Vad är en vindkraftsfläns och varför är den nödvändig för vindkraftskonstruktioner

Wind kraftflänsarär kritiska strukturella komponenter i vindenergisystem som ger säkra, höghållfasta anslutningar mellan delar av ett vindturbins torn och maskineri. I denna djupgående utforskning bryter vi ner hur vindkraftsflänsar fungerar, deras design och material, tillverkningsstandarder, applikationer och varför man väljer en pålitlig tillverkare somJiangyin Huaxi Flange Pipe Fittings Co., Ltdär avgörande för långsiktig driftsäkerhet och säkerhet.

📌 Innehållsförteckning

1. Vad är en vindkraftsfläns?
2. Hur fungerar en vindkraftsfläns?
3. Material och internationella standarder
4. Nyckelapplikationer inom vindenergiindustrin
5. Fördelar med högkvalitativa vindkraftsflänsar
6. Typiska specifikationer och mått
7. Tillverkningsprocess
8. Vanliga frågor (FAQ)
9. Slutsats + Kontakta oss

1. Vad är en vindkraftsfläns?

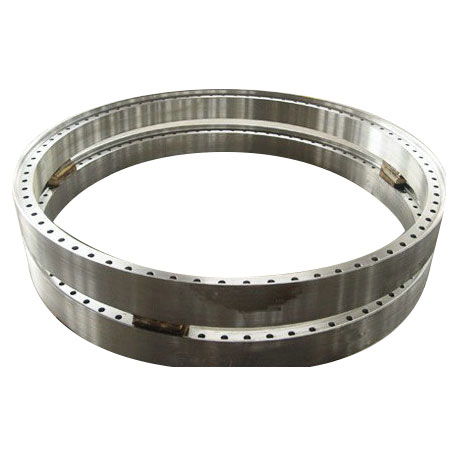

A vindkraftsflänshänvisar till en kraftig, bultad anslutningskomponent som används vid montering av vindkraftstorn, nav och andra större strukturella sektioner. Det ger ett mekaniskt starkt, pålitligt gränssnitt som förbinder stora rörformiga segment och möjliggör regelbundet underhållsåtkomst och modulär installation.

Flänsar används i stor utsträckning i rörledningar och infrastruktur, men vindkraftsflänsar är speciellt konstruerade för att hantera dynamiska belastningar, varierande miljöpåfrestningar och de höga mekaniska kraven på vindkraftssystem.

2. Hur fungerar en vindkraftsfläns?

Vindkraftsflänsar fungerar som bultade anslutningsgränssnitt mellan huvudkomponenter. Det bultade flänsparet skapar en styv skarv som kan motstå axiella belastningar, skjuvkrafter och böjmoment under drift. I en typisk turbinenhet:

• Flänsar är inriktade på intilliggande sektioner (t.ex. tornbas och mittsektion)
• Höghållfasta bultar sätts in och vridmoment åt enligt specifikation
• Packningar eller precisionsbearbetade ytor säkerställer trycktäta och vibrationsbeständiga anslutningar

Eftersom turbiner ofta är höga och utsätts för vindutmattning, extrema temperaturer och vridmoment, måste flänsdesignen säkerställa långsiktig tillförlitlighet under utmattning och cykliska belastningar.

3. Material och internationella standarder

Vindkraftsflänsar måste uppfylla stränga internationella tekniska standarder för att säkerställa säkerhet och prestanda. Typiska standarder inkluderar:

• ANSI/ASME (amerikansk)
• EN/DIN/BS (europeisk)
• JIS/KS (asiatisk)
• GB (Kina National Standard)

Dessa standarder definierar dimensioner, toleranser, bultmönster, tryckklasser och yttyper. Kvalitetsmaterial inkluderar vanligtvis höghållfasta stålsorter som låglegerat konstruktionsstål (t.ex. S355NL eller Q345E) - som är lämpliga för svetsade och bultade anslutningar under varierande temperaturförhållanden.

4. Nyckelapplikationer inom vindenergiindustrin

Vindkraftsflänsaranvänds främst i:

• Vindkraftstornsektioner
• Nav-till-gondol-adaptrar
• Torn bottenplattor
• Övergångsstycken för offshore-turbiner
• Bladrotens strukturella anslutningar

Eftersom vindkraftverk är modulära, möjliggör flänsar enklare transport och montering av stora sektioner på plats - särskilt i installationer i allmännyttiga skala.

5. Fördelar med högkvalitativa vindkraftsflänsar

Att välja avancerade och certifierade vindflänsar ger flera prestandafördelar:

• Förbättrad strukturell integritet— kan bära dragkrafts- och vibrationsbelastningar
• Tillgänglighet för underhåll— löstagbara anslutningar minskar stilleståndstiden
• Lång livslängd och säkerhet— konstruerad enligt utmattningsbeständiga standarder
• Internationell efterlevnad— uppfyller globala installationskrav

6. Typiska specifikationer och mått

Dessa parametrar representerar typiska tekniska intervall. Faktisk flänsdesign och val måste valideras genom projektspecifikationer och strukturella beräkningar.

7. Hur tillverkas en vindkraftsfläns?

Vindkraftsflänsar börjar som smide av högkvalitativt stål som genomgår flera kvalitetskontrollerade processer:

1. Råvarukontroll & certifiering
2. Smide under hydrauliska pressar
3. Värmebehandling (normalisering/glödgning)
4. CNC precisionsbearbetning
5. Ytbehandling och skydd
6. Slutbesiktning och provning

Dessa steg säkerställer att flänsen uppfyller designtoleranser och utmattningskrav som är avgörande för vindkraftverkens tillförlitlighet.

8. Vanliga frågor (FAQ)

F: Vad skiljer en vindkraftsfläns från en standardfläns?

A:Vindkraftsflänsar är konstruerade för dynamiska konstruktionsanslutningar med stor diameter, hög belastning - ofta överstigande standardrörflänskonstruktioner i tjocklek, storlek och utmattningsmotstånd.

F: Kan vindkraftsflänsar anpassas?

A:Ja – projekt med unika geometrier eller material kräver ofta skräddarsydd bearbetning baserat på designritningar eller tekniska data.

F: Vilka kvalitetscertifieringar ska jag leta efter?

A:ISO9001 kvalitetsledning och specifika branschcertifieringar (t.ex. TUV Rheinland) säkerställer tillverkningsöverensstämmelse och spårbarhet.

9. Slutsats och nästa steg

Sammanfattningsvis, avindkraftsflänsär en oumbärlig strukturell komponent i vindenergiinfrastruktur, som förbinder stora tornsektioner, nav och maskiner med hög mekanisk integritet och hållbarhet. Inköp av högkvalitativa vindkraftsflänsar från pålitliga tillverkare somJiangyin Huaxi Flange Pipe Fittings Co., Ltdsäkerställer överensstämmelse med globala standarder, långsiktig tillförlitlighet och precisionsprestanda under ditt vindprojekts livscykel.

Om du anger vindkraftsflänsar för ett projekt, designrevision eller OEM-försörjningskedja,kontakta ossidag för att diskutera anpassade storlekar, certifieringar, prissättning, leveranstider och teknisk konsultation. Vi är här för att hjälpa dig bygga säkrare, starkare och effektivare vindenergisystem.
